一、 适用范围
LDG1隔离开关适用于交流50Hz，额定工作电压至690V及以下，直流电压至440V及以下，额定电流50A至1600A。用于不频繁接通与分断电路或电气隔离，1000A以上只做电气隔离。
二、 符合标准
GB/T 14048.1-2000《低压开关设备和控制设备总则》
GB 14048.3-2000《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》
三、 正常工作条件
海拔高度不超过2000m;
环境温度不高于40℃，不低于是-10℃;
相对湿度不大于95%;
无爆炸危险介质，且介质无足以腐蚀金属和破坏绝缘的气体和导电尘埃的地方；
无雨雪侵袭环境。
四、 结构与性能特点
产品新颖、美观、实用；
体积小、短路分断能力高；
多种接线形式、防护等级达到IP30，使用***可靠；
并联双断点，隔离距离大；
直接显示触头分合状态；
弹簧储能机构，达到速通、速断；
铁螺线锁紧，提高接线端机械强度；
灭弧系统及长电弧通道设计不仅提高分断能力，而且减小弧区绝缘体碳化，减小泄漏电流；
具有三极、四极、柜内、柜外操作和板前、板后接线等形式。

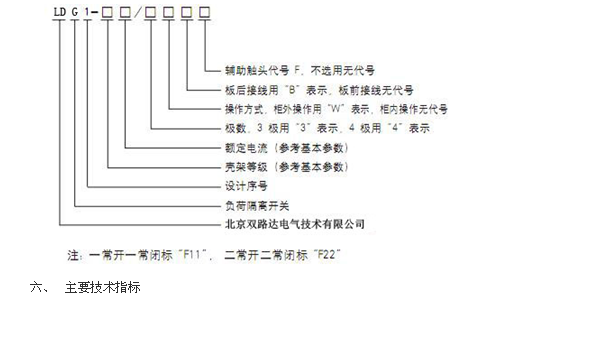

五、 型号及含义
一、 使用维护
开关应垂直安装，安装前应检查铭牌内容是否符合使用要求。安装前板动开关操作手柄，手柄上箭头指向“○”处，开关正面观察窗口也显示绿色“○”，开关为断开状态，箭头指向“I”处，观察窗口也显示红色的“I”开关为闭合状态。
开关上的接线进出线端应包扎绝缘物，包扎长度不小于200mm防止开关相间短路。
连接导线的截面与相适应的额定电流
当开关使用过程中，断开较大分断电流后，应进行一般性检修，检查开关分、合是否正常，触头位置指示是否正常等，检修后方可使用。
开关每使用六个月左右，就应该进行了一次维护。若转动部位不灵活，可涂MP-3润滑脂。检查紧固件是否有松动现象，且针对不同情况加以维修，若损坏严重则应停止使用。
二、 订货须知
当你订货时应注明所选用开关的型号、规格、数量等。
例如：LDG1-400 400/3WBF11～380V 5台
即：壳架等级电流为400A；额定工作电流为400A：使用的额定工作电压为交流380V；操作方式为柜外操作；三极开关；板后接线；带一常开一常闭辅助的隔离开关5台
如您对开关使用的海拔高度、环境温度等数据有特殊要求时，主提供相应技术数据，本厂可协议供贷。
