LDH系列电气火灾监控系统介绍

一、系统组成

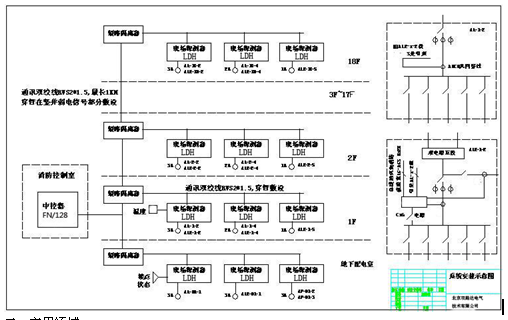

电气火灾监控管理系统由电气火灾监控设备（LDH/128）和电气火灾监控探测器（LDH）组成。每台电气火灾监控探测器多可配置8个信号传感器，将采集的信号进行实时处理，处理后的数据通过RS485总线上传到电气火灾监控设备，由电气火灾监控设备对电气火灾监控探测器处理后的数据进行记录管理并对电气火灾监控探测器进行远程管理控制。

二、应用领域

● 大规模企事业单位的办公，，可燃物仓库的配电监测；

● 建筑内会议厅、多功能厅、地下商店、地下车库的配电监测；

● 加油站、服装城等重点防火单位；

● 超市、医院、影剧院等人口密集场所。

三、工作环境要求

1、工作电源为交流220V、50Hz，允许波动范围±15% 。

2、工作温度范围：-10ºC~+45ºC。

3、相对湿度：小于90% 。

四、主要接线说明

1、工作电源为交流220V，从现场就近取得，线径大于1平方毫米即可。

2、通讯总线为二根总线的模式，ZRRVS2*1.5双色双绞通讯线或屏蔽线，如果在楼内通讯距离较长，请预先敷设，注意极性不可接反。

3、采集漏电信号的剩余电流互感器，请正确设置，将监测线路ABCN共同从其中穿过。

4、成套厂需要做的工作

（1） 在开关柜内安装探测监视器，35mm导轨卡装或固定到底板。

（2） 将剩余电流探测互感器固定好，内部用电缆A、B、C、N线共同穿过。

（3） 温度探头测线缆温度请用钢圈固定使良好接触，测环境温度请悬空固定确保不会与其他带电部分接触。

（4） 探头数小于探测器可配置的多数时，请优先按1、2、3 …… 顺序安装；超过可配置的探头多数时，超过部分无法检测。

（5） 接线探头到探测器：互感器信号线为减小干扰，请双绞。如果在屏柜内长度不够，可接到转接端子，后用普通双绞线接到探测器。

（6） 探测器电源接线，探测器电源和总线管理器电源的选取：

方案1：建议在屏柜内安装两位带2A可插拔熔丝的端子。

方案2：加装一位微断。

微断或端子其中一端从柜内取220V交流电，线径1.5平方毫米。

（7） 通讯可设置端子使柜内走线漂亮，也可不设置而直接接到探测器。

5、施工时须将双色双绞通讯线ZRRVS2*1.5埋管或走桥架敷设好，留好到开关柜的线头。

6、我公司会根据线路配置设置好参数并现场调试。一般由于300mA是实验着火能量临界点，所以小容量线路多设在300mA告警，（此时告警触发值应为240~300mA之间），大容量根据配电线路及负载类别等实际情况设置。
