一、产品概述

LDD2 系列双电源自动转换开关作为智能一体化的PC级ATSE，是本公司采用开发研制的产品之一，其额定绝缘电压AC800V ,额定工作电压AC690V及DC250V以下，适用交流50HZ/60HZ ,额定工作电流20A至1000A的双路电源中作不频繁的转换之用。主要适用于商场、医院、邮电通讯、矿山、船舶、军事、机械、消防电梯、工业流水线的需不间断供电的场合。本产品是具有性能可靠、体积小、电流大、转换速度快和操作简单等特点。它采用一体式紧密结构设计，电气、机械同时联动确保主备电源不能同时闭合，且具有双电源均处在断开的位置，具有隔离功能，分断操作电流为瞬时激磁方式。

二、符合标准

GB14048.1-2008 《低压开关设备和控制设备： 总则》

GB/T14048.11-2008《压开关设备和控制设备  第六部分: 多功能电器 第 一篇: 自动转换开关电器》

三、工作环境

l 海拔高度2000m以下；

l 环境温度-5℃-﹢40℃；

l 空气相对湿度≤90%；

l 污染等级为3级；

l 过电压类别为Ⅲ、Ⅳ类；

l 安装倾斜度为22.5度

l 使用类别：AC-33iA

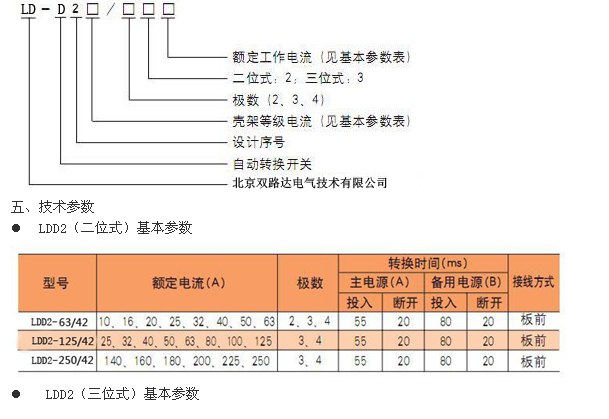

四、型号及其含义

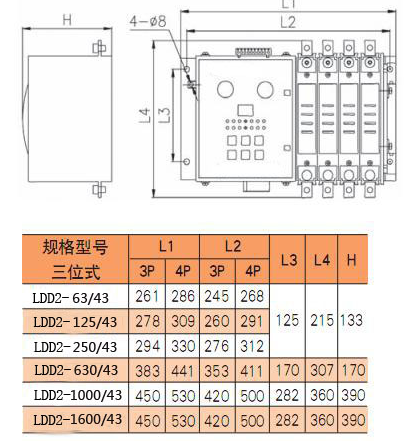

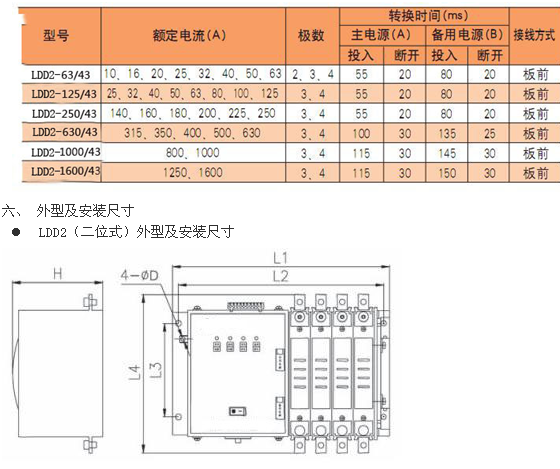

七、按键操作说明

l “自动”按键：用来选择开关自复、不自复状态（互为备用），选到自复状态时，自复指示灯亮，选到不自复状态时，不自复指示灯亮。自复：两路电源正常时，优先使用常用电源；当常用电源出现故障时，开关自动将负载切换到备用电源，当常用电源恢复正常后，开关自动将负载切换回常用电源。不自复（互为备用）：两路电源正常情况下，当常用电源出现故障时，开关自动将负载切换到备用电源，而当常用电源恢复正常后，开关不会自动将负载切换回常用电源，仍将保持备用电源合闸状态，只有当备用电源出现故障时，开关才会自动再切换回常用电源。

l “常用”按键：按此键，开关将切换至常用电源合闸状态，同时常用合指示灯亮。

l “备用”按键：按此键，开关将切换至备用电源合闸状态，同时备用合指示灯亮。

l “双分”按键：按此键，开关将处于常用电源和备用电源全部断开状态。

l “箭头”按键：调整转换延时时间，向上箭头增加，向下箭头减少。

八、基本功能

l LDD2（二位式）控制器功能：

自动——自复功能；

当手动开关按钮处在手动开位置时，为手动状态，才可以用手动杆进行手动操作，实现常、备用电源的切换。

当手动开关按钮处在手动关位置时，为自动自复功能状态，严手动操作。

l LDD2（三位式）控制器功能：

1、 自动——自复功能；

2、 自动——不自复功能；

3、 时间设定功能：在自动功能中，可设定电源转换延时时间，时间范围0—99S；

4、 手动：通过常用按键从自动状态转换到手动状态将常用电源与备用电源进行手动转换；

5、 双分：通过双分按键将负载与常用和备用全部分开处于双分位置；

6、 消防功能：可远距离控制使其处于双分位置；

7、 启动发电机：当备用电源为发电机时，若常用电源出现故障，可自动启动发电机；

8、 报警：在断路器闭合时，若下端口A相输出有故障，则蜂鸣器和指示灯同时报警；

9、 常用备用指示触点：提供常用备用指示触点，以备常用备用指示灯用；

10、 按“分闸”按钮可使开关置于双分位置，则蜂鸣器和指示灯同时报警。

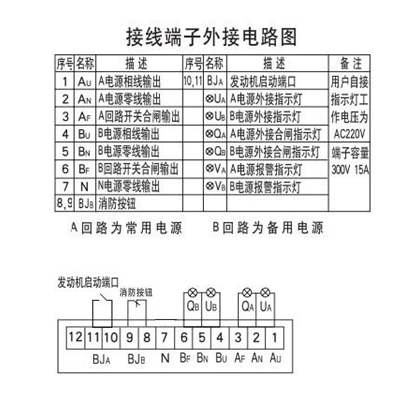

九、接线图

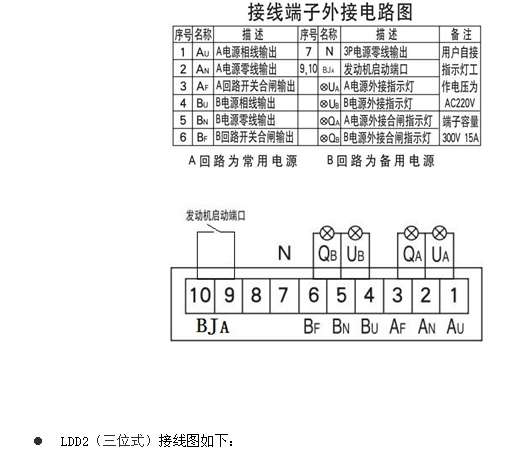

l LDD2（二位式）接线图如下：
